ASMB1系列应变采集器

ASMB1系列应变采集器

产品描述:

ASMB1系列应变采集器目前有ASMB1-8、ASMB1-16两种型号,分别对应通道数为8、16通道,主要测量静态应变、应力、残余应力,还可测量电压、电流、位移、压力、温度等其它静态物理信号。

产品详情

概述

    ASMB1-16、ASMB1-8是济南西格马科技有限公司自主研发的同系列性能极高的静态电阻应变仪,与本公司专用计算机软件配合使用,主要测量静态应变、应力、残余应力,还可测量电压、电流、位移、压力、温度等其它静态物理信号。应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试,因而测量精度高、线性好、温漂小,可长时间可靠地工作,可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力等物理量综合测试。

产品特点

    1.测量各种线弹性材料的静态或缓慢变化的应变、应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。

    2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等,还可去除测残余应力打孔引起的系统误差。

3.可以测量各种物理信号

(1) 一次直接测量信号

    a.基本信号:应变信号、差分电压信号、单端电压信号

        b.扩展信号:电流、压力、力、载荷、扭矩、流量、温度(热电阻、热电偶、或其他温度传感器)、位移、速度等各种物理信号(传感器须直接输出或通过适配器转换成三种基本信号)

(2)二次计算生成信号

应力信号、残余应力信号、根据一种或多种一次直接测量信号(经软件中各种复杂高级函数运算)生成的任意虚拟信号

4.计算机软件主要功能

(1)所有一次直接测量信号的数据都可以实时保存

(2)所有被测物理信号的数据实时以表格形式显示(如下图)


(3)所有被测物理信号的波形实时显示

    a. 信号随采样次数变化的曲线(如下图)


    b. 信号随时间变化的曲线(如下图)


    c. 信号Y随信号X变化的X-Y曲线(如下图)


    d. 被测工件随时间变化的振型图(如下图)


(4)强大的事后数据回放、数据处理、数据分析、图形处理等功能(如下图)


    (5)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理

技术参数

1. ADC分辨率:24位

2. ADC类型:Sigma-Delta

3. 应变仪与计算机通讯方式:以太网

测试信号通道数:16/8通道每台,多台ASMB1-16/8应变仪可通过交换机连接到一台电脑上同时工作

4. 每8通道一组,每组采集相同的物理信号

5. 每通道信号采样率fs(Samples/second): 1、2、5、10

6. 测试下述三种基本信号时的技术指标(开机预热半小时测得)

    (1)应变信号

        a. 电桥激励电源(V):2.5

            b. 电桥连接方式:1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、全桥无横向效应、全桥有横向效应、原始应变共八种

        c. 应变计阻值(Ω):60、120、350、700、1000

        d. 电桥平衡范围(Ω):应变计阻值 × ±1%

        e. 应变测量范围(με):±60000

        f. 非线性:小于0.02%

        g. 应变测量分辨率(με):0.1、0.5、1(可选)v

        h. 应变显示分辨率(με):0.1、0.2、0.5、1、2、5、10

        i. 应变测量误差


fs=5S/s 温度条件 半桥误差(D为测量值) 全桥误差(D为测量值)
出厂时测量误差 典型值 20℃~30℃ ±(D×0.05%±0.3με) ±(D×0.05%±0.3με)
典型值 -40℃~70℃ ±(D×0.1%±1με) ±(D×0.1%±1με)
计量标定后测量误差 典型值 20℃~30℃ ±(D×0.02%±0.2με) ±(D×0.02%±0.2με)
典型值 -40℃~70℃ ±(D×0.05%±0.5με) ±(D×0.05%±0.5με)


        j. 应变测量零点温度漂移


测试条件 温漂
                应变信号源置于恒温箱,应变仪置于调温箱,
fs=5S/s,电桥硬件平衡,然后从低温开始调温测量
半桥 20℃~30℃ 1με/℃
-40℃~70℃ 2με/℃
全桥 20℃~30℃ 0.05με/℃
-40℃~70℃ 0.05με/℃

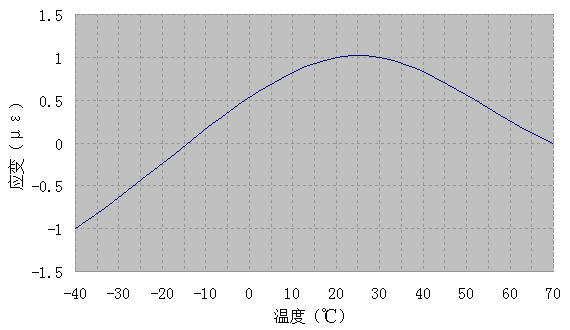

上图是ASMB1应变测量零点温漂(半桥)


上图是ASMB1应变测量零点温漂(全桥)

        k. 加载-5000με应变温度漂移


测试条件 温漂
                应变信号源置于恒温箱,应变仪置于调温箱,
fs=5S/s,电桥硬件平衡,然后加载应变-5000με,从低温开始调温测量
半桥 20℃~30℃ 1με/℃
-40℃~70℃ 2με/℃
全桥 20℃~30℃ 0.05με/℃
-40℃~70℃ 0.05με/℃

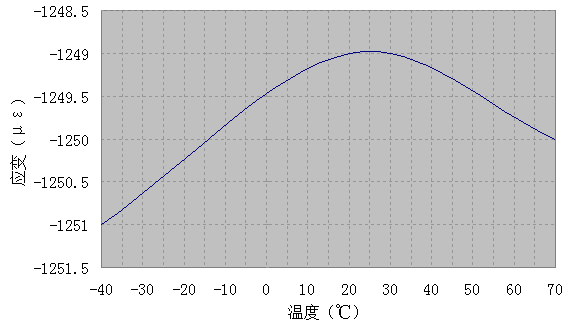

上图是ASMB1应变测量加载温漂(半桥)


上图是ASMB1应变测量加载温漂(全桥)

        l. 应变测量随时间漂移


测试条件 时漂
应变信号源和应变仪置于恒温箱, fs=5S/s,电桥硬件平衡,平衡后加载应变-5000με 半桥 24小时 3με
全桥 24小时 0.5με

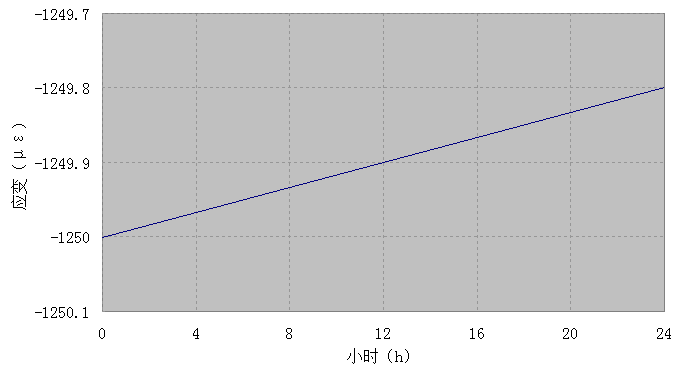

上图是ASMB1应变测量时漂(半桥)


上图是ASMB1应变测量时漂(全桥)

    (2)差分电压信号

        a. 差分电压测量范围:±2500000μV

        b. 差分电压测量分辨率:0.1μV

        c. 差分电压测量误差(fs=5S/s)



温度条件 误差(D为测量值)
出厂时测量误差 典型值 20℃~30℃ ±(D×0.03%±0.5μV)
典型值 -40℃~70℃ ±(D×0.05%±1μV)
计量标定后测量误差 典型值 20℃~30℃ ±(D×0.01%±0.2μV)
典型值 -40℃~70℃ ±(D×0.02%±0.5μV)


        d. 差分电压测量零点温度漂移


测试条件 温漂
差分电压信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,电压调零,然后开始调温 -40℃~70℃ 0.06μV /℃

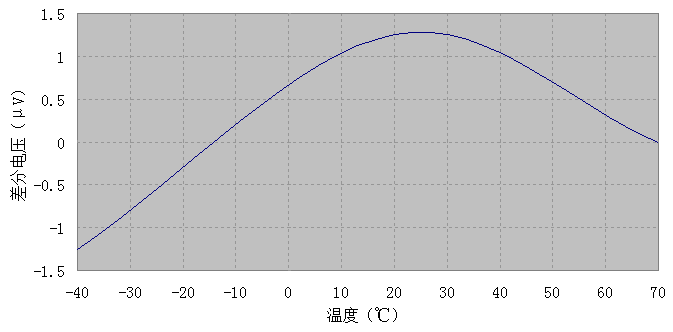

上图是ASMB1差分电压零点温漂

        e. 差分电压测量-6250μV温度漂移


测试条件 温漂
差分电压信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,加载电压-6250μV,然后开始调温 -40℃~70℃ 0.06μV /℃

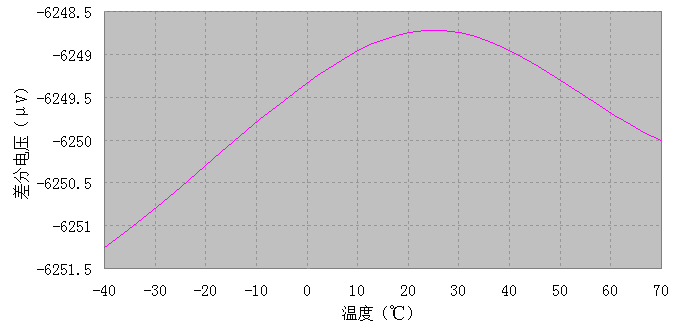

上图是ASMB1差分电压测量-6250μV温漂

        f. 差分电压测量随时间漂移


测试条件 时漂
差分电压信号源和应变仪置于恒温箱, fs=5S/s,加载电压-6250μV 24小时 0.6μV

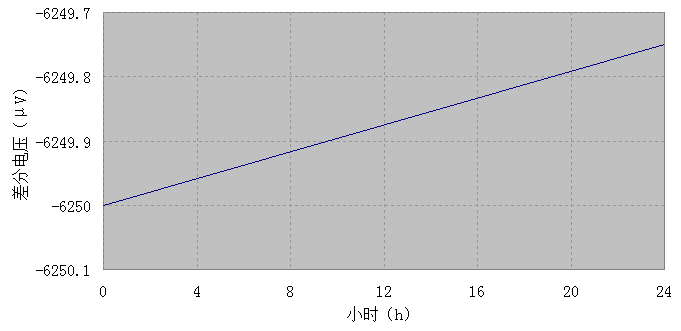

上图是ASMB1差分电压测量-6250μV时漂

    7. 测试信号接口类型:夹式直插端子

    8. 外形尺寸

        ASMB1-16: 292mm×210mm×79mm

        ASMB1-8:191mm×200mm×79mm

    9. 重量

        ASMB1-8:1319g

        ASMB1-16:2846g

    10. 电源要求

        12VDC 2A 电源适配器

    11. 环境要求

        工作温度:-40℃~70℃

        储存温度:-40℃~85℃

        工作湿度:10%RH~90%RH

        储存湿度: 5%RH~95%RH

    12.电磁兼容测试

        静电:接触放电4000V,空气放电6000V

    13.其它抗干扰测试

        静态应变应力测量过程中,允许在被测材料上电钻打孔、电焊、等离子切割等操作。

            高速动态应变应力测量过程中,在被测材料上电钻打孔、电焊、等离子切割等操作时,测量数据会出现瞬间干扰,但不影响仪器正常运行。

选型指南:


型号                        性能参数 ASMB1-16/8应变采集器
特点 静态、高精度、可测各种物理量、可多台设备组联
测试内容 应变;       电流、电压、压力、力、扭矩、位移、流量、温度等物理量;       应力、残余应力、功率等(由各种物理量经软件函数自动生成的)二次物理量
接传感器类型 应变片;桥式传感器;热电偶等输出毫伏级差分电压的传感器;输出单端电压的传感器;可通过适配器转换成单端电压的传感器
ADC 24位,∑-Δ
通道数 16/8(8通道一组,每组可接一种物理量)
通讯 因太网
扩展性 多台设备通过交换机连接电脑同时工作
每通道最高采样率 10S/s
基本测试信号 应变 差分电压
测试范围 -60000~+60000με -78000~+78000μV
接桥方式 1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、全桥无横向效应、全桥有横向效应 -
分辨率 0.1/0.5/1με 0.1μV
误差 1 0.05%D±0.3με@半桥 0.03%D±0.5μV
温漂 2 1με/℃@半桥 0.06μV/℃
时漂                3 0.5με/24h@-5000με全桥 0.6μV/24h @-6250μV
显示、操作 通过PC机显示、操作
配套PC软件 Sigmar综合测试软件
抗干扰 可抗静电、脉冲群、电磁辐射等电磁干扰,       允许在被测材料上电钻打孔、电焊、等离子切割等操作
接线端子 夹式直插
电源 12VDC  2A 电源适配器
功耗 6.0W
工作温度 -40~70℃
尺寸 ASMB1-16: 292mm×210mm×79mm; ASMB1-8:191mm×200mm×79mm
重量 ASMB1-8:1319g;ASMB1-16:2846g


            上标:  1、20℃~30℃内,测量值D的误差典型值

                        2、20℃~30℃内,温度漂移典型值

                        3、24小时的时漂典型值

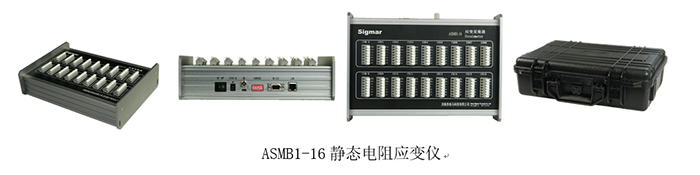

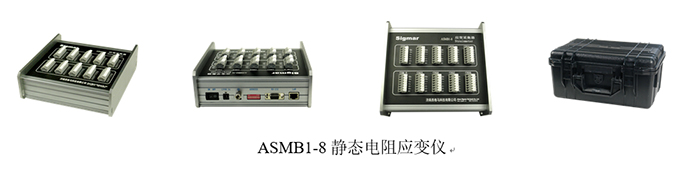

产品图片

应用领域

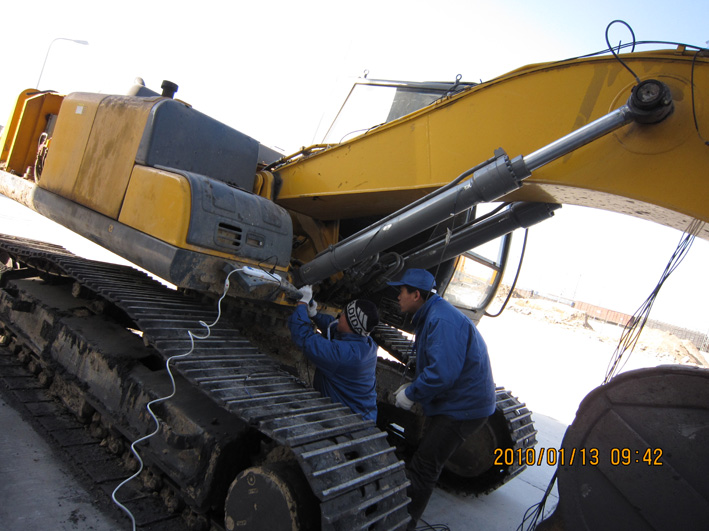

    1.机械工程及制造设备:起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试;油缸的压力、位移、温度、应变应力综合测试;机床导轨的残余应力测试。

    2.高铁、汽车、轮船等交通设备:发动机、减速机的压力、温度、应变应力综合测试;车体、轮轴、高压输电弓等部位的应变应力测试。

    3.电力、动力工程:电厂设备的强度测试,如核电站安全壳整体强度测试;水轮机轴及叶片的应变应力测试;蒸汽管道受热后的应变应力、温度、压力综合测试。

4.土木建筑及水利工程:建筑结构静态应变应力测试;大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。

5.桥梁和道路:大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。

6.材料参数测定:各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。

7.冶金、石油、化工:钢锭模表面热应力测试;油罐、压力容器、管道的压力、应变应力测试。

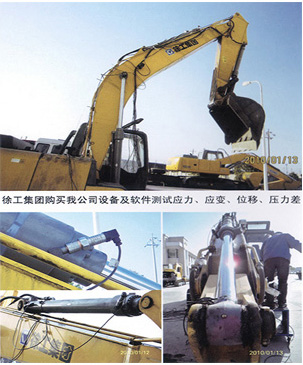

客户案例


厂家价格

济南西格马,专注于振动时效设备和应变仪的原创性开发,是振动时效国标、行标制定者,可为用户提供科学、合理的工艺,开发应力、应变、位移、温度、压力、扭矩、流量等测试系统,已用于高铁等工程。近年,西格马又开发了多种用于药品、食品等行业的重量分检秤,用于对重量不合格产品的在线准确剔除。

西格马研发的ASMB1系列应变采集器,利用了众多专利技术和专有技术、具有极高的精度和可靠性,可为用户提供多种物理量的测试解决方案。

如您需要了解更多ASMB1系列应变采集器详细价格及厂家信息,您可直接拔打济南西格马全国统一销售热线:0531-81216106。

根据您的需求我们会提供精准的厂家报价,在短时间内让您获取所需要的信息!

本文关键词: 应变采集器 应变仪 电阻应变仪 残余应力 静态应变仪
