您现在的位置：首页 > 应变片选型指南
| 特点 | 花型 | 型号 | 敏感栅 | 基底：长X宽 mm×mm |
备注/用途 | |
| 花样 | 长X宽/mm | |||||

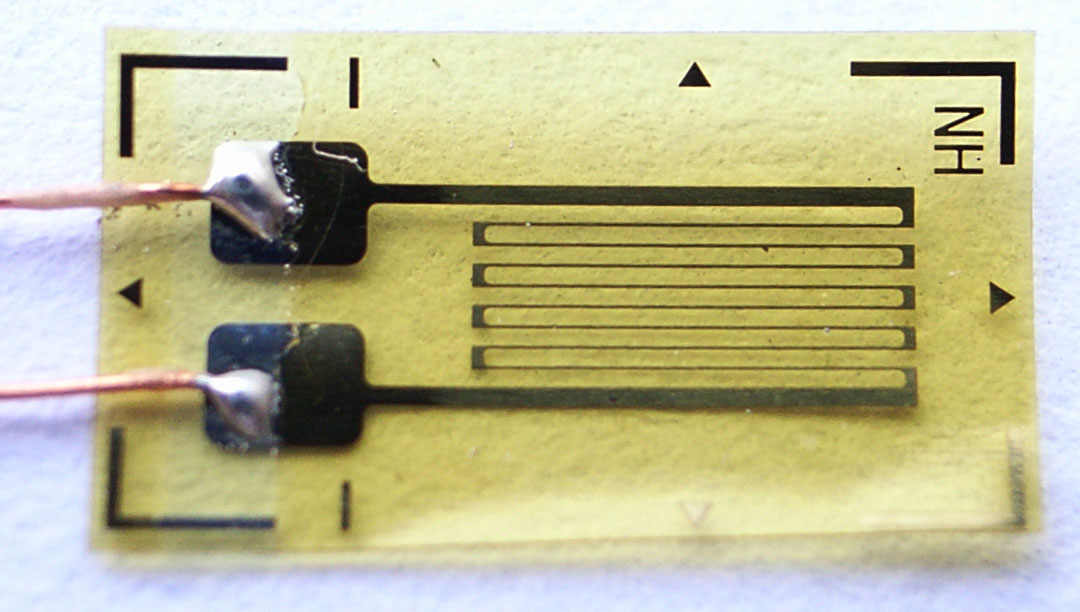

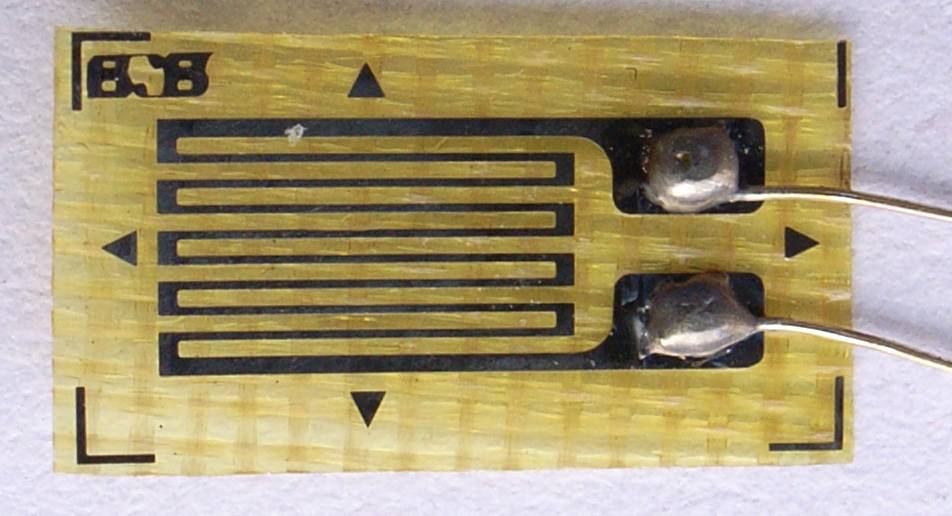

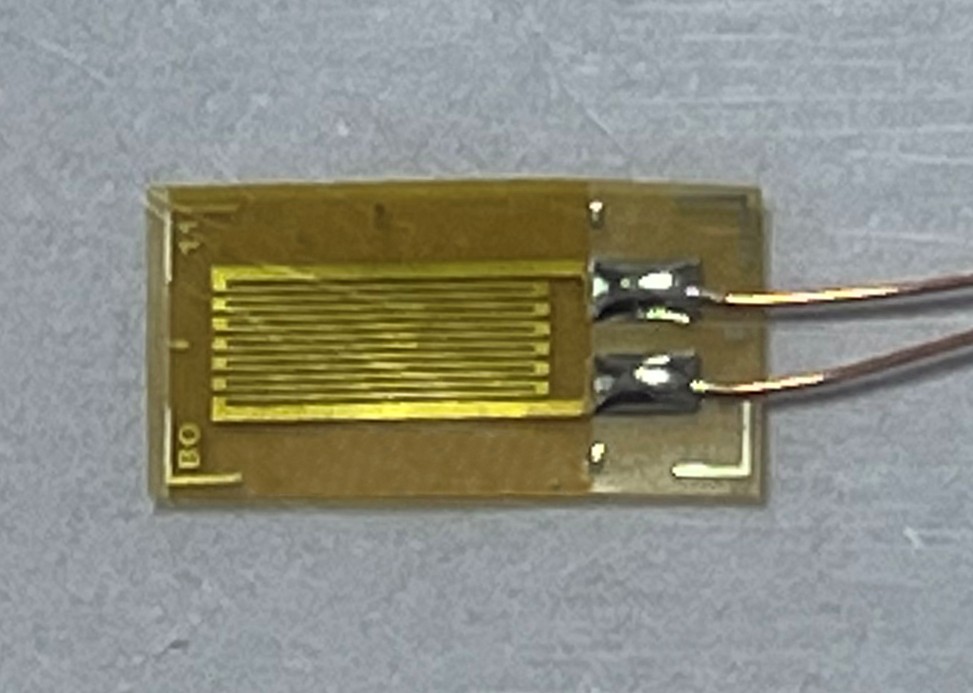

| 常温 | 单轴 | BSF120-3AA-T |  |
3.1×1.0 | 6.0×3.0 | 用于金属或其他小颗粒材料 |

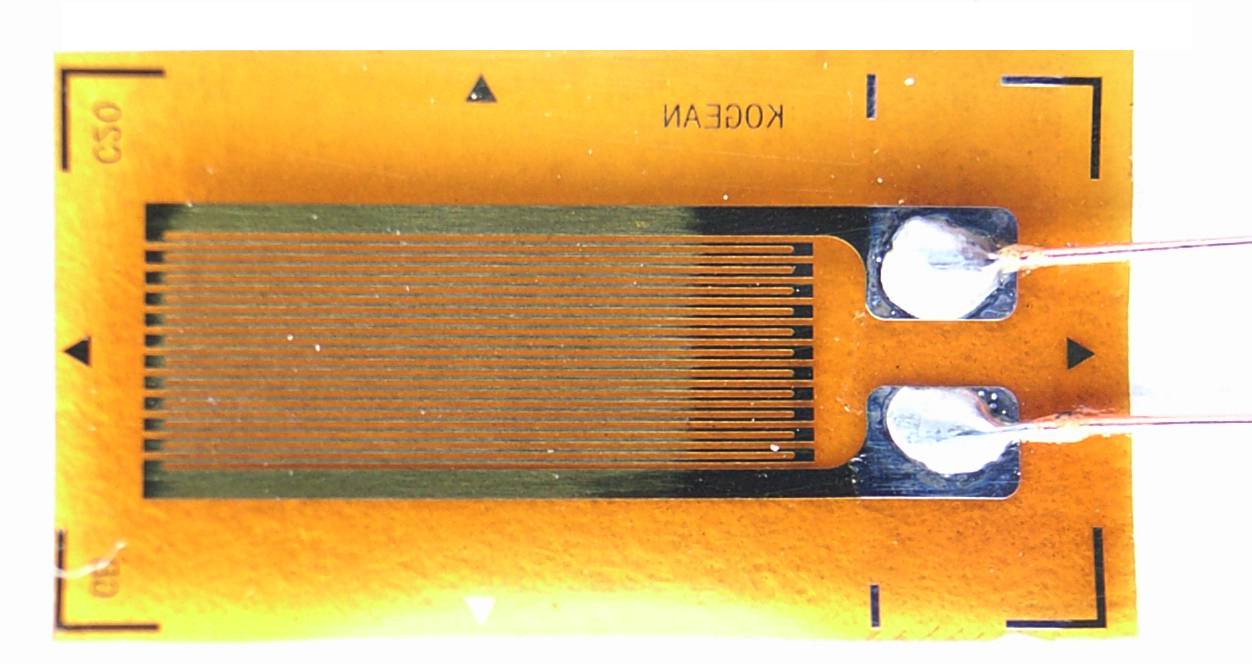

| BSF120-6AA-T | 5.5×1.4 | 10.0×4.5 | 用于金属和复合材料 | |||

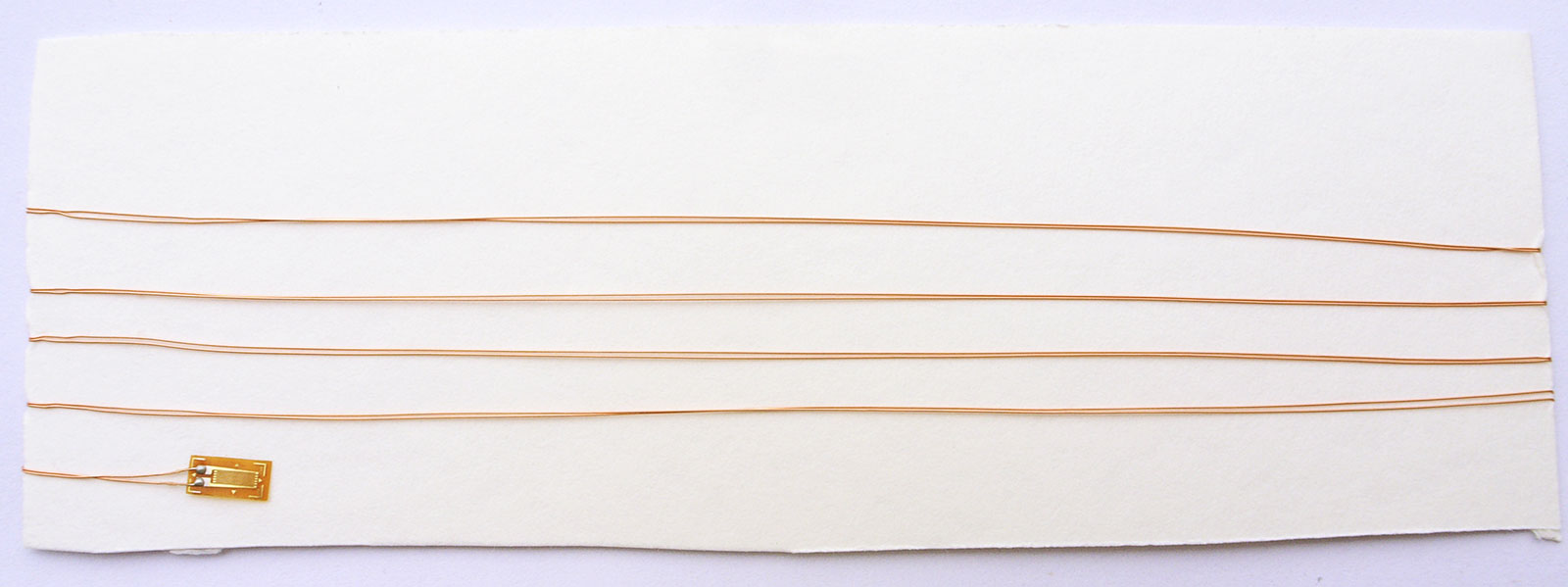

| BSF120-3AA-T1000 |  |
3.1X1.0 | 6.0X3.0 | PCB测试，漆包线线长1米 | ||
| BSF350-6AA-T |  |
6.2×2.9 | 10.0×5.5 | 用于金属和复合材料 | ||
| BSF120-80AA |  |
82.0×2.1 | 90.1×6.5 | 用于混凝土、岩石、木材等 | ||
| BSQ120-10AA |  |
10.1×2.9 | 15.0×5.0 | 纸基，用于混凝土、岩石、木材等大颗粒材料测量 | ||
| BSQ120-20AA | 20.1×2.9 | 28.0×7.3 | ||||
| BSQ120-40AA | 41.9×2.5 | 51.9×7.3 | ||||
| BSQ120-60AA | 60.1×2.3 | 68.0×6.9 | ||||
| BSQ120-80AA | 80.1×2.4 | 90.1×7.1 | ||||
| BSQ120-100AA | 100.1X2.4 | 110.2X7.0 | ||||

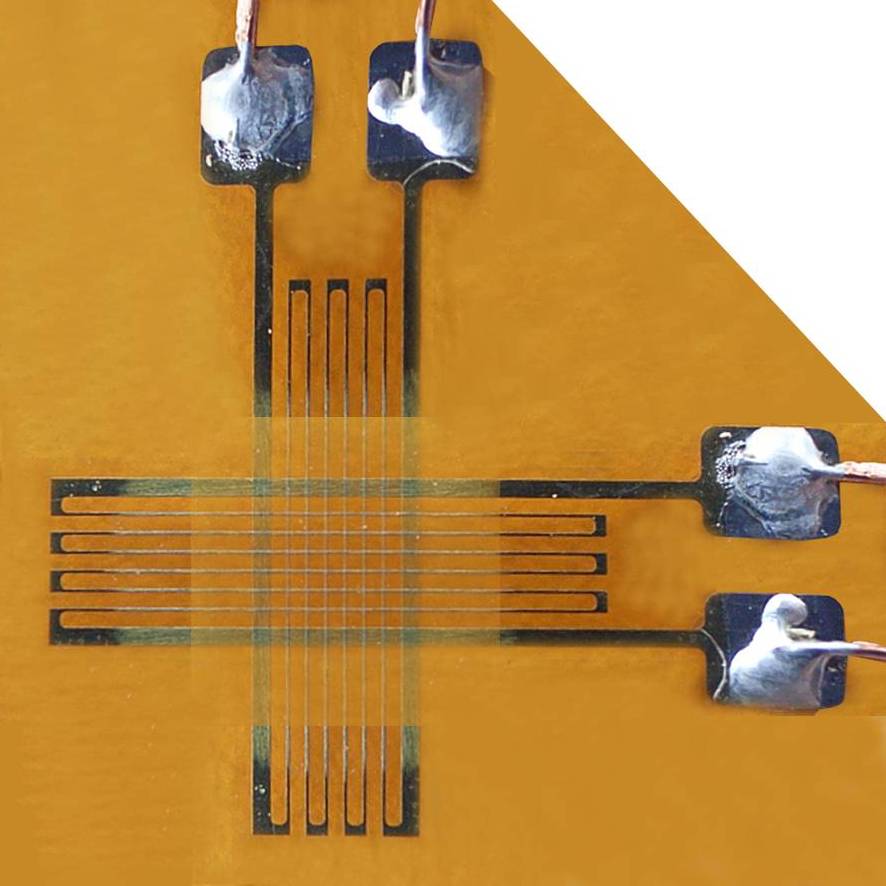

| 双轴 | BSF120-2BB-T |  |
2.0×2.4 | 5.6×7.3 | 金属或其他小颗粒材料的单向拉伸应力测量 | |

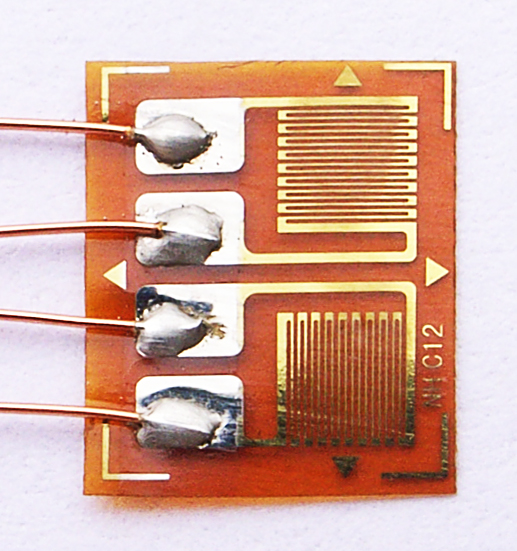

| BSF120-2BB-C12-T |  |
2.2×1.8 | 4.9×4.9 | 金属或其他小颗粒材料的主应力方向已知的应力测量 | ||
| BHF350-2BB |  |
2.0X2.6 | 7.2X6.0 | 须高压长时固化的长期测量 | ||
| BHE120-1BA |  |
1.1X1.1 | 7.6X7.5 | 金属或其他小颗粒材料的主应力方向已知的应力测量 | ||

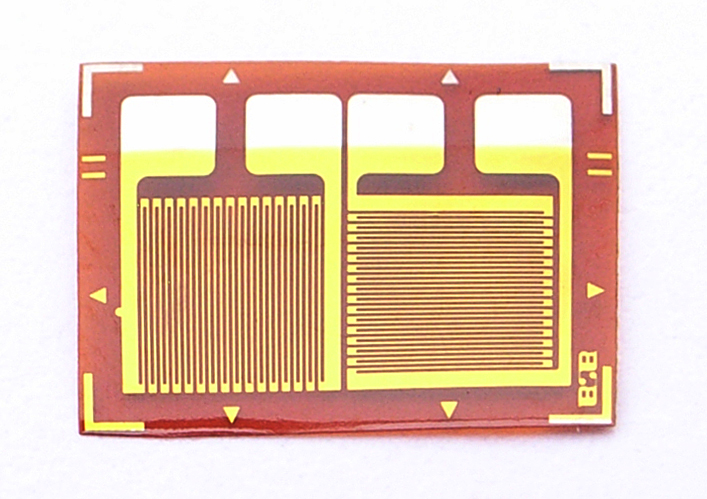

| BSF120-2BA |  |
2.0X2.0 | 7.5X7.5 | |||
| BSF120-2BC |  |
2.0X2.0 | 5.6X5.6 | 小尺寸、PCB、大应变梯度场合，已知主应变方向 | ||

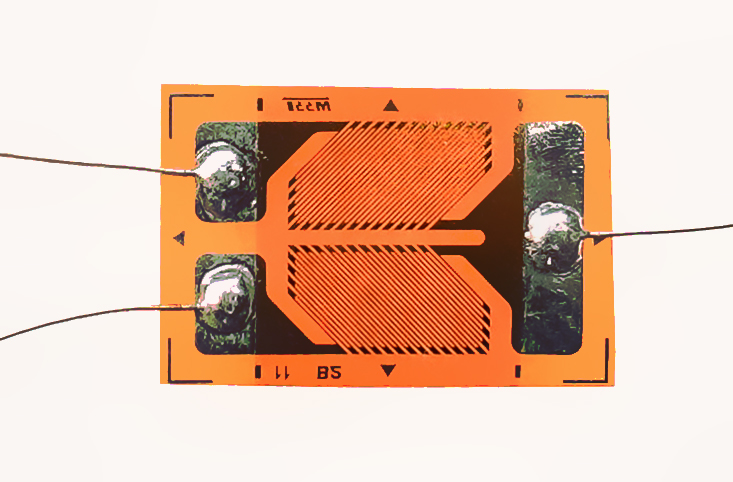

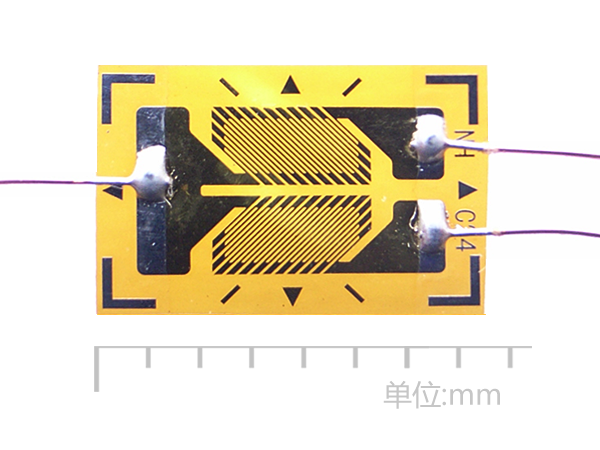

| BSF120-2HA-T |  |
1.3X2.5 | 5.0X7.2 | 圆轴的剪切或扭矩 | ||
| BSF350-3HA |  |
1.5X2.8 | 5.4X7.5 | |||
| BHF350-3BB(11) | |
3.0X3.3 | 8.7X6.6 | 已知主应变方向的长时间测量 | ||

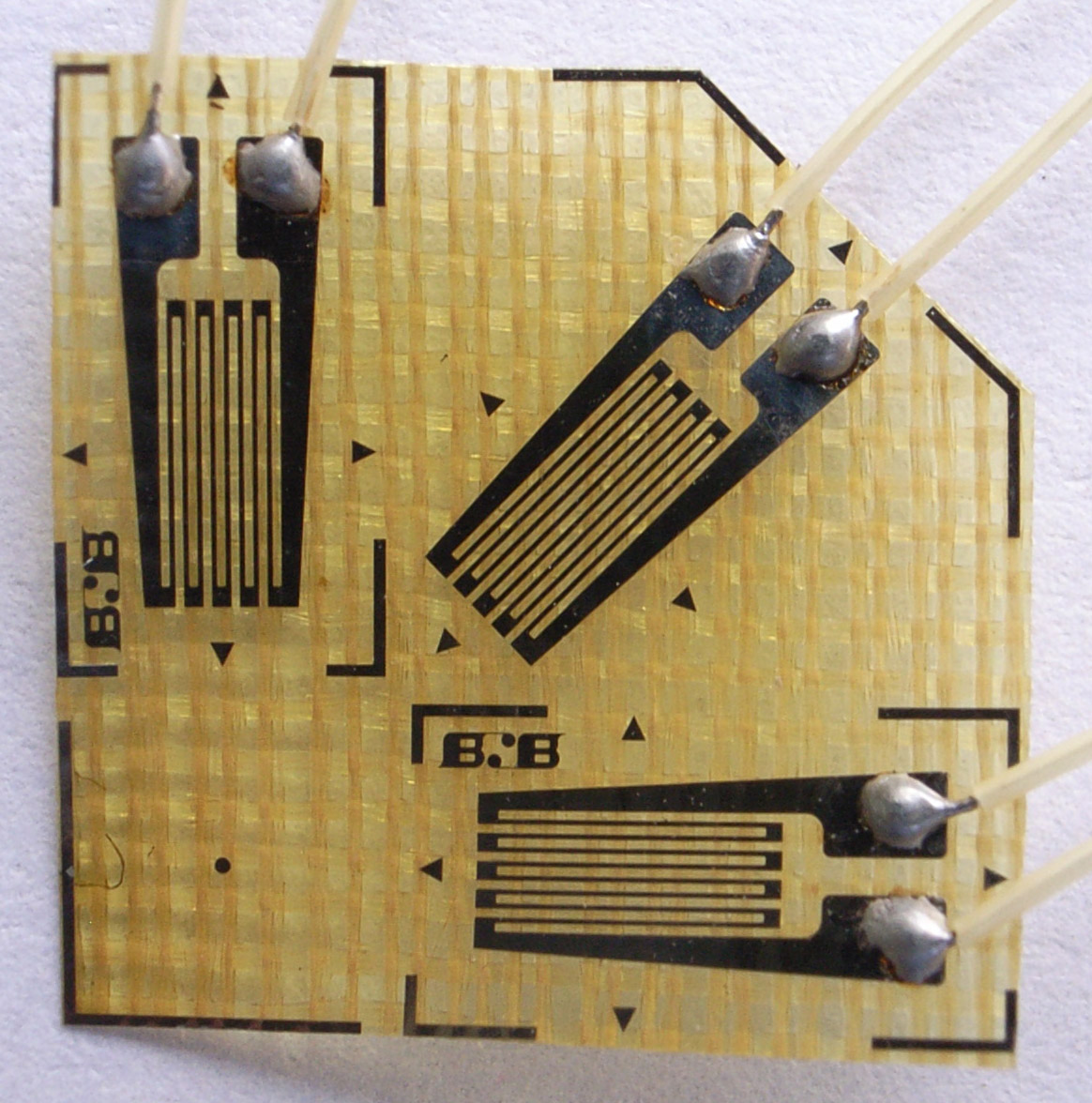

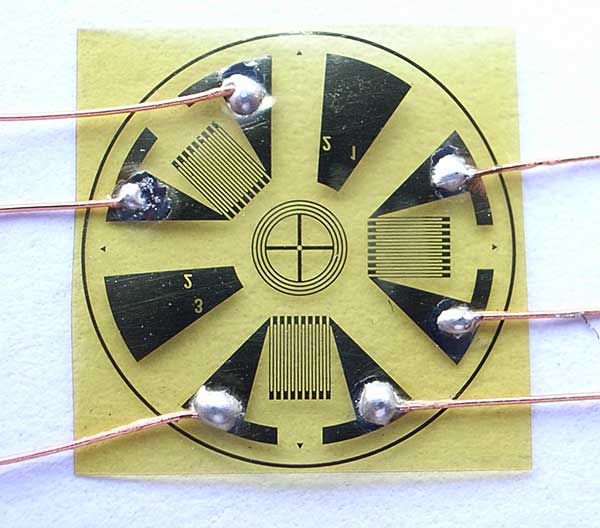

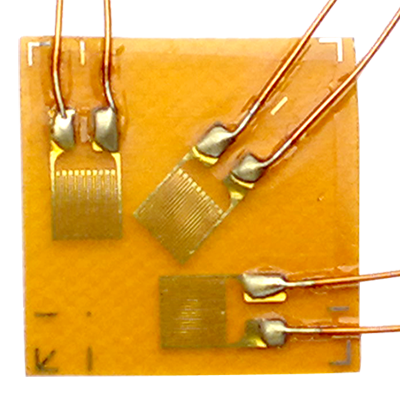

| 三轴 | BSF120-1.5CA-T |  |
2×1.9-φ1.5 | 11×11 | 用于金属及各向同性细颗粒材料的 应力、应变或残余应力测量 |
|
| BSF350-1.5CA-T | 2×1.9-φ1.5 | 11×11 | ||||

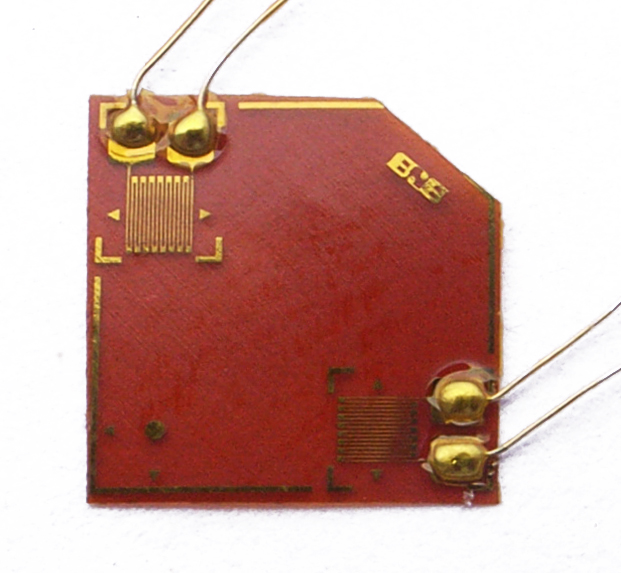

| BSF120-1.0CA-T |  |
1.0×1.0-φ1.0 | φ6 | 大应力梯度或薄板、窄焊缝残余应力测量 | ||
| BSF120-1.0CA-T2 |  |
1.0X1.0-φ1.0 | 4.9X4.9 | 大应力梯度或薄板、窄焊缝残余应力测量 | ||
| BSF120-2CA-T |  |
2.0×2.0 | 7.5×7.5 | 用于应力梯度较大材料 | ||

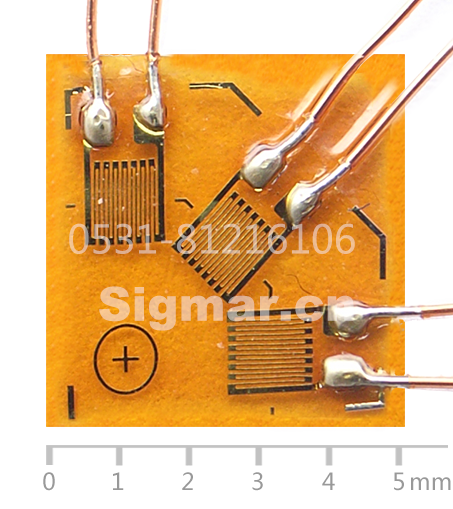

| BHE120-1CA |  |
1.3X1.5 | 7.6X7.6 | |||
| BHE120-1CB-F |  |
1.0×1.0 | 5.6×5.6 | 应变梯度较大或PCB等小尺寸短时测量,导线3CM | ||
| BHE120-1CB-Y |  |
1.0×1.0 | 5.6×5.6 | |||

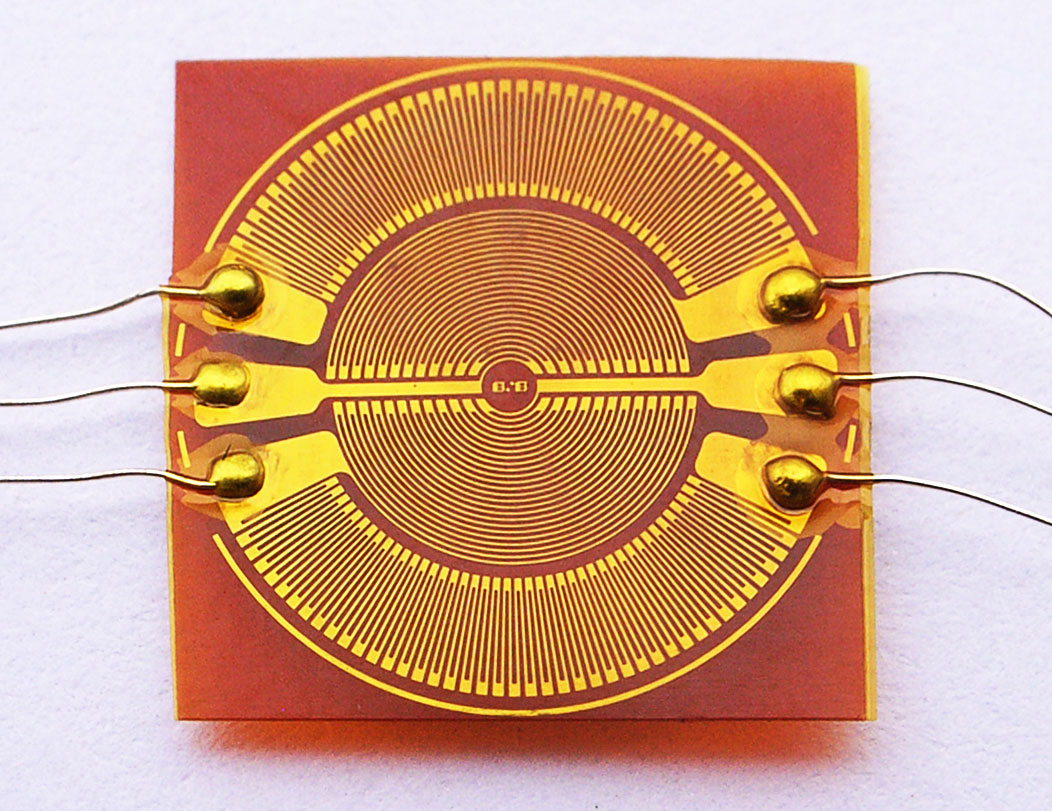

| 环形 | BSF350-(10)KA(11)-X |  |
φ9 | φ10 | 用于流体压力测量 | |

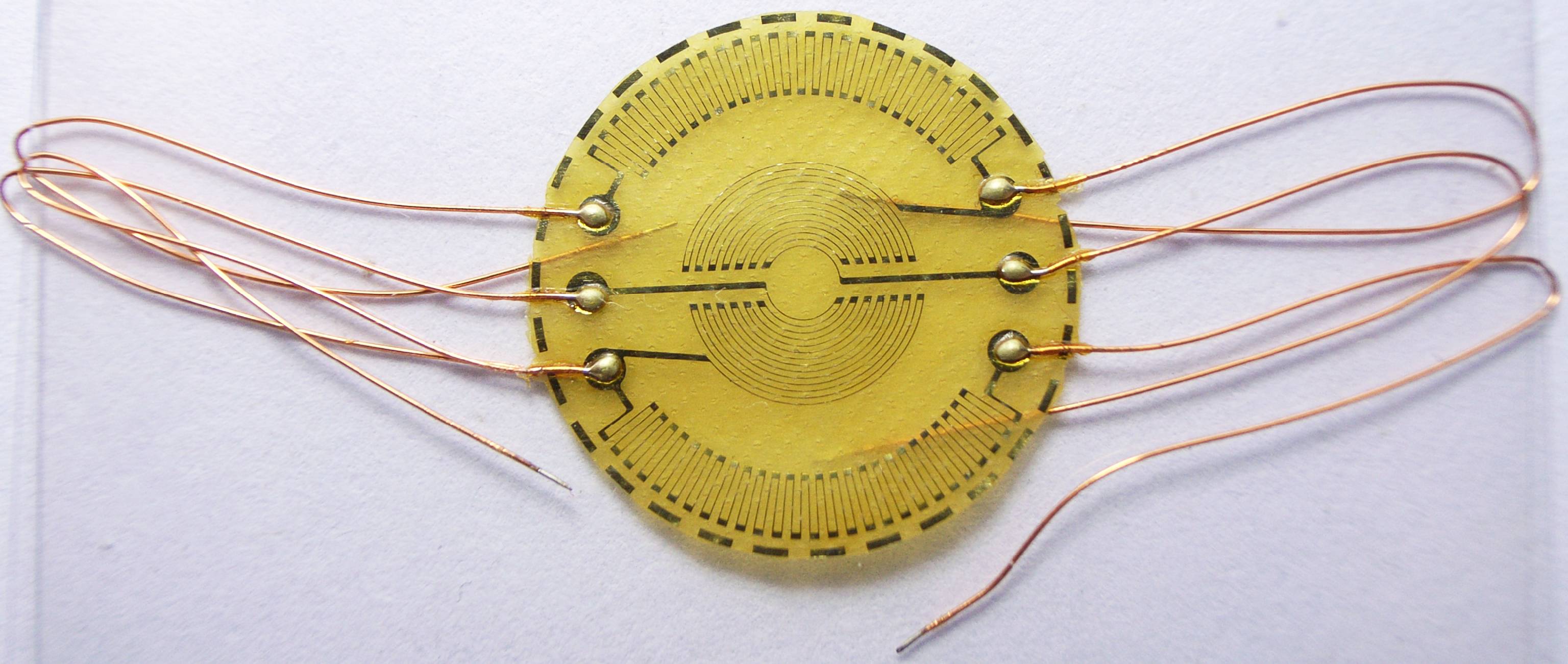

| BSF350-(10)15KA(11)-T |  |
φ14 | φ15 | |||
| 中温135℃ | 单轴 | ZSB120-4AA-T |  |
4.0×2.1 | 8.5×4.5 | 用于中温下金属和复合材料应变测量 |
| 三轴 | BSB120-1.5CA-T |  |
2×1.9-φ1.5 | 11×11 | 中温下应力、应变、残余应力测量 | |
| BSB350-1.5CA-T | 2×1.9-φ1.5 | 11×11 | ||||

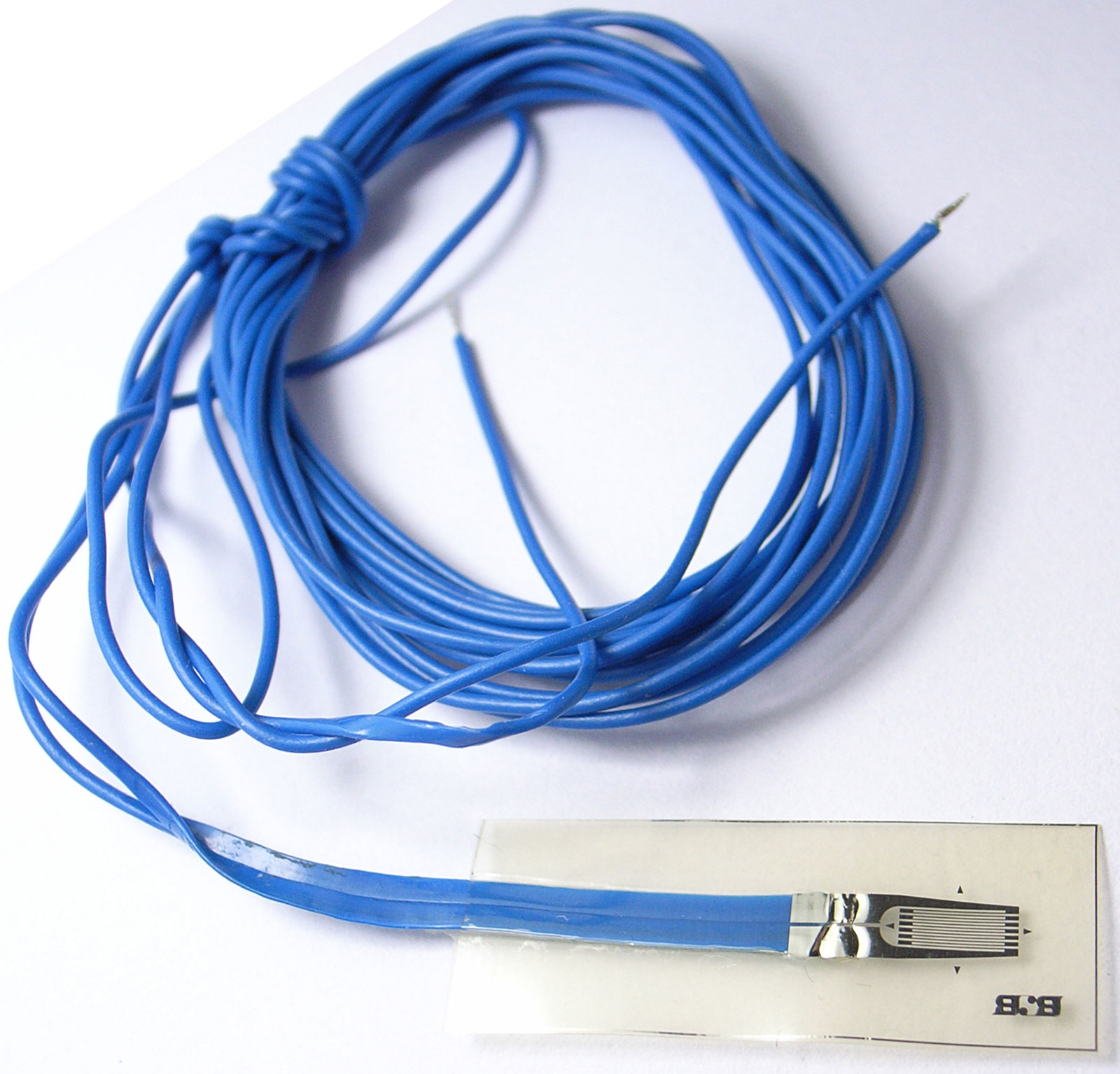

| 水下 | 单轴 | TSJ120-4AA |  |
4.0×2.0 | 28.5×10.3 | 引线长1米φ0.15,用于水下，需专用胶 |
| 中温250℃ | 单轴 | BHB120-4AA250(9) |
 |
3.8×2.6 | 7.9×3.9 | 用于钛合金 |
| BHB120-4AA250(11) | 3.8×2.6 | 7.9×3.9 | 用于合金钢、马氏体不锈钢、沉淀硬化性不锈钢 | |||
| BHB120-4AA250(16) | 3.8×2.6 | 7.9×3.9 | 用于奥氏体不锈钢、铜基材料 | |||
| BHB120-4AA250(23) | 3.8×2.6 | 7.9×3.9 | 用于铝合金 | |||
| BHB120-4AA250(27) | 3.8×2.6 | 7.9×3.9 | 用于镁合金 | |||
| 三轴 | BHB120-3CA250（9） |
 |
3.1×1.8 | 11.0×11.0 | 用于钛合金 | |
| BHB120-3CA250（11） | 3.1×1.8 | 11.0×11.0 | 用于合金钢、马氏体不锈钢、沉淀硬化性不锈钢 | |||
| BHB120-3CA250（16） | 3.1×1.8 | 11.0×11.0 | 用于奥氏体不锈钢、铜基材料 | |||
| BHB120-3CA250（23） | 3.1×1.8 | 11.0×11.0 | 用于铝合金 | |||
| BHB120-3CA250（27） | 3.1×1.8 | 11.0×11.0 | 用于镁合金 | |||
