亚洲最大液压剪型式检验 结构受力测试过程

济南西格马科技/ 发布于2019-12-11    浏览次数:2001

华宏龙门剪测试

1、ASMC1-9五台

    测试过程:选取龙门剪共60个测试点,每点粘贴一片应变花,测试设备工作时各点所受的等效应力。C1-9三个通道接一片应变花,接线用半桥公共补偿,五台C1-9同时可测试15个点,60点分四次进行了测量。

2、测试过程中遇到的问题:

    1)由于通道较多,第一次测试时,需要对45个通道分别进行参数设置,用户感觉繁琐。

    2)回放时,等效应力数据不够50万时,不显示曲线。(新版本软件已解决)

    3)客户处的笔记本电脑分辨率高,综合测试软件的显示不正常,例如新建工程、数据回放操作界面。



国内最大龙门液压剪、活塞连杆机构受力测点布置2



龙门压力机侧面受力布点、2台ASMC1-9应变仪


龙门压力机横梁受力布点


龙门液压加全局图


龙门液压剪动态应力测试,3台ASMC1-9、1台路由器及PC软件


龙门液压剪剪切工作部模具受力测点

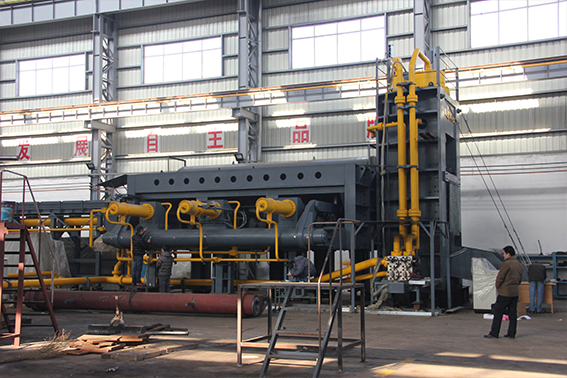

龙门液压剪全局图


龙门液压剪全局


龙门液压剪油缸活塞推出动作


龙门液压件动作机构受力布置


龙门液压剪剪出成品
