VMAX-Y振动测试仪

VMAX-Y振动测试仪

产品描述:

想要了解更多VMAX-Y振动测试仪详情,你可以点击页面上的在线咨询进行咨询,您也可以拨打页面上的联系电话咨询

产品详情

一.概述

VMAX-Y振动测试仪是济南西格马公司自主研发的一款性能极高的产品,与西格马公司专用计算机软件配合使用,可同时测试多路压电式振动加速度信号。振动测试仪所用的A/D、DSP、存储器、网络通信等芯片均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试,因而测量精度高、线性好、温漂小,可长时间可靠地工作,可广泛应用于工业现场的振动测试。

二.主要功能

1.测试各种振动信号

2.计算机综合测试软件主要功能:

(1)所有一次直接测量信号的数据都可以实时保存

(2)所有被测物理信号的数据实时以表格形式显示

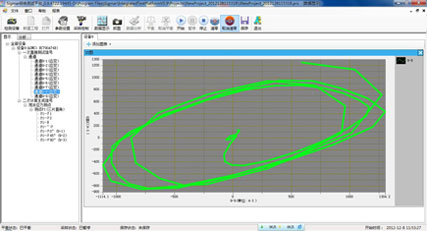

(3)所有被测物理信号的波形实时显示

        a.信号随采样次数变化的曲线


        b.信号随时间变化的曲线


        c.信号Y随信号X变化的X-Y曲线


        d.被测工件随时间变化的振型图


(4)强大的实时数据分析功能

        a.FFT频谱分析

        b.功率谱分析

        c.统计分析:最大值、最小值、平均值、有效值、方差、标准差


(5)强大的事后数据回放、数据处理、数据分析、图形处理等功能


(6)强大的数字滤波功能

(7)强大的函数运算功能

(8)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理

选型指南:

         型号      性能参数 VMA1-4/8振动测试仪
特点 振动、时域、频域分析
测试内容 振动加速度、故障诊断
接传感器类型 加速度传感器
测试信号 加速度
测试范围 10 4pC
ADC 24位,∑-Δ
通道数 4/8
通讯 以太网
每通道最高采样率 128kS/s(4);64kS/s(8)
分辨率 1pC
输入电阻 大于100GΩ
显示、操作 通过PC机显示、操作
配套PC软件 Sigmar综合测试软件
接线端子 Q9插座
电源 12V 2A电源适配器
工作温度 -40~70℃
尺寸 191 mm×216 mm×64mm
重量 1372g/1750g


三.技术指标

    1. ADC分辨率:24位

    2. ADC类型:SAR

    3. 振动测试仪与计算机通讯方式:以太网

    4. 测试信号通道数:4通道同步采集,8通道同步采集

    5. 每通道信号采样率fs (Samples/second)、低通滤波性能、动态范围(dB)、信噪比SNR(dB)

    6. 最大输入电荷量:10000pC

    7. 输入电阻:大于100GΩ

    8. 加速度单位:m/s2

    9. 加速度分辨率:0.1m/s2

    10. 外形尺寸及重量:191 mm×200 mm×79mm, 重量:1340g

    便携式工程塑料仪表箱外形尺寸:380 mm×295mm×165 mm, 重量:2000g

    11. 电源

        12VDC 2A(标配220VAC输入/ 12VDC 2A 输出的电源适配器)

        功耗:2.8W

    12. 环境要求

        工作温度: -40℃~70℃

        储存温度: -40℃~70℃

        工作湿度: 10%RH~90%RH

        储存湿度:  5%RH~95%RH

厂家价格

济南西格马,专注于振动时效设备和应变仪的原创性开发,是振动时效国标、行标制定者,可为用户提供科学、合理的工艺,开发应力、应变、位移、温度、压力、扭矩、流量等测试系统,已用于高铁等工程。近年,西格马又开发了多种用于药品、食品等行业的重量分检秤,用于对重量不合格产品的在线准确剔除。

西格马研发的VMAX-Y振动测试仪,具有较高的精度和可靠性,可为用户提供多种物理量的测试解决方案。

如您需要了解更多VMAX-Y振动测试仪详细价格及厂家信息,您可直接拔打济南西格马全国统一销售热线:0531-81216106。

根据您的需求我们会提供精准的厂家报价,在短时间内让您获取所需要的信息!
